云母带选材与绕包应用
耐前方缆质量控制要点
耐火电线电缆的质量要求很高，制作难度大，影响质量的因素和环节许多。对线缆制造厂来说，主要有原质料的质量控制、生产历程的中心质量控制和制制品的质量控制三方面。 第一方面原质料的质量控制主要是耐火云母带的选用以及第二方面的中心质量控制中的绕包工艺。
基于我们对耐火电线电缆的现实应用跟踪、学习和连系多年履历及数据积累，特就原质料和绕包重迭率的选用提出建议。
Firwo®-FP 涂层云母带应用中的优势
- 云母带用量节约50%
- 人工效率提高20%
- 注塑用量节约18%
耐火测试与绕包建议一览表
| 测试标准 |
耐火时间 (分钟) |
电压 | 温度 | 测试条件 | 建议使用云母带类型 |
至少 包带层数 |
至少 搭接率 |
| GB/T19216.11-2003 | 90 | 600/1000V | 750℃ | 袒露于火焰 | 金云母带 | 2 | 30% |
| 合成云母带 | 2 | 10% | |||||
| 煅烧白云母带 | 1 | 20% | |||||
| 涂层云母带（纸面） | 1 | 20% | |||||
| 涂层云母带（布面） | 1 | 15% | |||||
| IEC 60331 | 90 | 1000V | 750℃ | 袒露于火焰 | 金云母带 | 2 | 30% |
| 合成云母带 | 2 | 10% | |||||
| 煅烧白云母带 | 1 | 20% | |||||
| 涂层云母带（纸面） | 1 | 20% | |||||
| 涂层云母带（布面） | 1 | 15% | |||||
| EN 50200 | 90 | 600/1000V | 850℃ |
袒露于火焰 且5分钟一次敲击 |
特种单面金云母带 | 2 | 50% |
| 合成云母带 | 2 | 30% | |||||
| 煅烧白云母带 | 2 | 20% | |||||
| 涂层云母带（纸面） | 2 | 20% | |||||
| 涂层云母带（布面） | 2 | 0% | |||||
| BS 6387 cat. C | 180 | 600/1000V | 950℃ | 袒露于火焰 | 特种单面金云母带 | 3 | 50% |
| 单（双）面合成云母带 | 2 | 50% | |||||
| 单面煅烧白云母带 | 2 | 30% | |||||
| 涂层云母带（纸面） | 2 | 30% | |||||
| 合成涂层带 | 2 | 20% | |||||
| 煅烧云母涂层带 | 2 | 20% | |||||
| 涂层云母带（布面） | 2 | 5% | |||||
| BS 6387 cat. W | 30 | 600/1000V | 650℃ |
袒露于火焰 且喷水 |
单面煅烧白云母带 | 2 | 50% |
| 布面涂层带 | 2 | 20% | |||||
| BS 6387 cat. Z | 15 | 600/1000V | 950℃ |
袒露于火焰 且5分钟一次敲击 |
特种单面金云母带 | 3 | 50% |
| 单面煅烧白云母带 | 2 | 50% | |||||
| 布面涂层带 | 2 | 20% | |||||
| BS 8434-2 | 120 | 600/1000V | 950℃ |
袒露于火焰 60分钟敲击 60分钟敲击+喷淋 |
单面煅烧白云母带 | 3 | 30% |
| 涂层带（布面） | 2 | 50% | |||||
| DIN 4102 E30 | 30 | 600/1000V | 900℃ |
凭证ISO178 温度一直上升 |
单面煅烧白云母带 | 2 | 50% |
| 布面涂层带 | 2 | 20% | |||||
| AS/NZS 3013 | 120 | 1000V | 1050℃ | 袒露于火焰 | 单面煅烧云母带 | 3 | 50% |
| 合成云母涂层带 | 3 | 30% | |||||
| 煅烧云母涂层带 | 3 | 30% | |||||
| 涂层云母带（布面） | 2 | 50% |

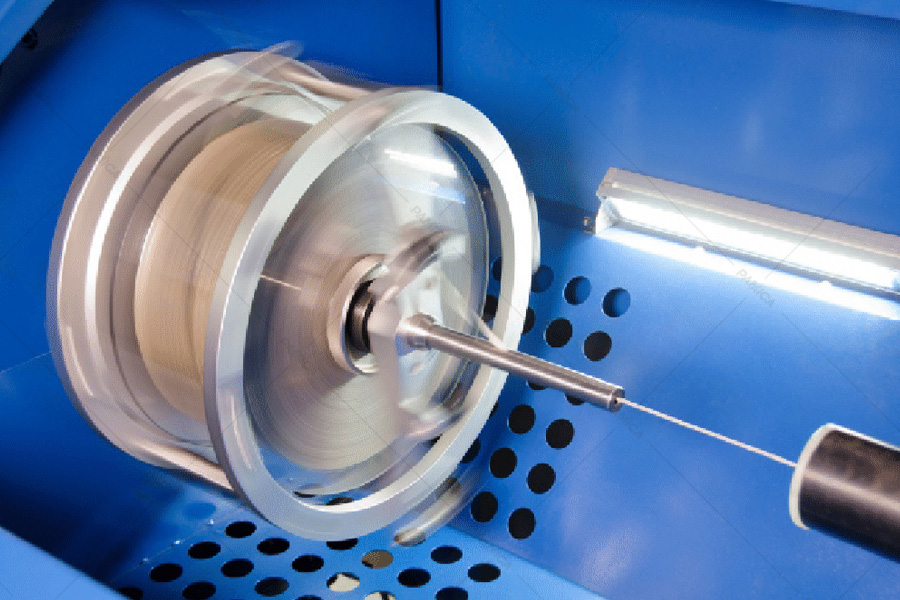

建议绕包速率(转/分钟): 1800-2500
注重: 以上手艺数据在标准程序下举行的实验室测试的平均效果，可能会爆发转变，不组成我们包管肩负执法责任的包管或陈述。
- 上一条：-
- 下一条：国家认可委员会CNAS认可实验室
